Ansøgninger / Kraft eller belastning eller momentbegrænser

Figur 1. Overbelastningsbeskyttelse med skivefjeder eller Belleville skiver

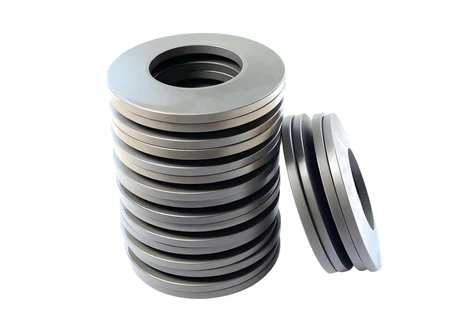

Skivefjedre også kaldet Belleville skiver bruges hovedsageligt i overbelastningsbegrænser til løfteenheder eller elektrisk kædetalje.

Når en belastning påføres mellem stemplet og støbningen, virker stemplet til at komprimere tallerkenfjederen eller Belleville-skiverne.

Når Belleville-fjedrene komprimeres, bevæger justeringsanordningen monteret på stempelarmen sig mod kontakten.

Hvis belastningen er stor nok, vil fjederen komprimeres nok til, at justeringen kan aktivere kontakten.

Når kontakten aktiveres, bryder den hejsens løftekontaktorkontrolkredsløb.

Materiale tilgængeligt:

●Kulstofstål:

51CrV4 (1.8159 / 6150)

●SUS300-serien rustfrit stål:

SUS301 (1.4310)

SUS304 (1,4301)

SUS316 (1.4401)

● Nedbørshærdende rustfrit stål:

17-7PH rustfrit stål (1.4568)

● Termisk stabilt rustfrit stål:

X22CrMoV12 1 (1.4923)

●Rustfrit stål med høj temperatur:

Inconel 718 (2.4668)

Inconel 750 (2.4669)

Nimonic 90 (2.4969)
