Ansøgninger / Fjedermonteret skivebremse



Skivefjedre, også kaldet Belleville-skiver, bruges hovedsageligt i hydrauliske eller pneumatiske skivebremser for at give bremsespændekraft i kraner, minedrift, transportsystemer og fremstilling, hvor automatisk indgreb er påkrævet ved strømtab.



Caliper skivebremser bruger stakke af skivefjedre til at generere kraft, som derefter frigives af luft eller hydraulisk tryk.

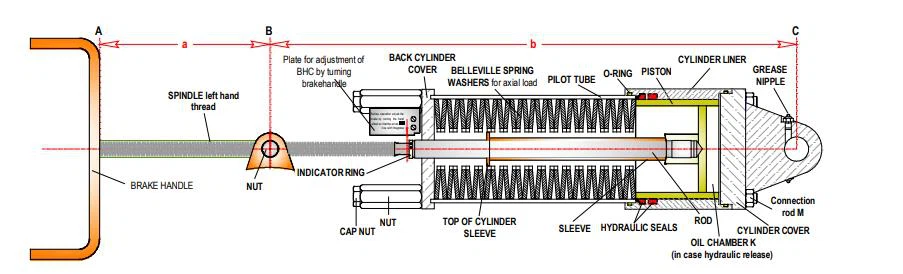

Figur 1 viser skematisk en fjeder-påført båndbremse dannet af skivefjedre eller Belleville-skiver, hvor, afhængigt af den manuelle eller hydrauliske udløser, stemplet, der komprimerer dem, forskydes aksialt ved at operatøren drejer bremsehåndtaget eller af det hydrauliske tryk, der virker på oliekammeret.



For at udløse bremsen, når spillet er aktiveret, dekomprimerer operatøren fjederen yderligere mod stemplet ved at dreje bremsehåndtaget mod uret.



For at aktivere bremsen fra udløst tilstand drejer operatøren bremsehåndtaget med uret.



Figur 1. Fjeder-bremse (skivefjeder eller Belleville-skiver).

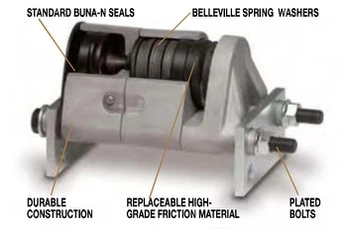

Figur 2 Hydraulisk fjeder-påført skivebremse (skivefjeder eller Belleville skiver)	Figur 2 viser en hydraulisk fjeder-påført caliperskivebremse. Denne bremse kræver hydraulisk tryk for at udløse skiven. Bremsekraften leveres af en stak Belleville skiver eller skivefjedre. Belleville skiver er i stand til at lagre enorm kraft. Når bremsen sættes under tryk, bevæger et stempel sig for at komprimere Belleville fjederskivestablerne og dermed frigive skiven.
	Materiale tilgængeligt: ●Kulstofstål: 51CrV4 (1.8159 / 6150) ●SUS300-serien rustfrit stål: SUS301 (1.4310) SUS304 (1,4301) SUS316 (1.4401) ● Nedbørshærdende rustfrit stål: 17-7PH rustfrit stål (1.4568) ● Termisk stabilt rustfrit stål: X22CrMoV12 1 (1.4923) ●Rustfrit stål med høj temperatur: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimonic 90 (2.4969)
