Ansøgninger / Ventil

"Live loading" betyder brug af Belleville-skiver til at opretholde belastningen på en tætning.

De fleste af ventilerne anvender tappe eller bolte til at udøve belastning på pakdåsen, som belaster pakningen.

Mens ventilspindlen drejes eller bevæger sig frem og tilbage under indflydelse af temperatur og tryk i rørene, går noget af pakningsmaterialet tabt under hver operation.

Efterhånden som dette sker, går forspændingen tabt på kirtelfølgeren. Når forbelastningen falder under en vis tærskel, vil der opstå en lækage.

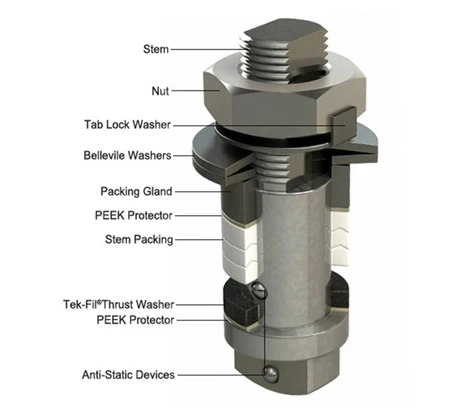

Tilføjelse af Belleville-skiver på pakdåsefølgeren under pakdåseboltemøtrikkerne for at kompensere for trykfaldet og fastgøre tapperne, hvilket sikrer det korrekte tætningstryk på pakningen og undgår lækage gennem pakningen.

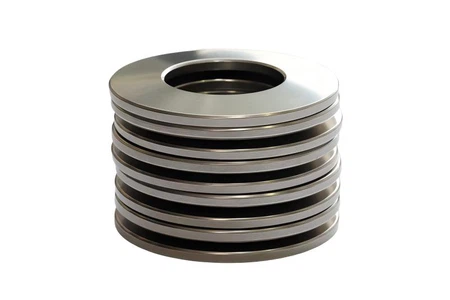

Levende belastning med Belleville-skiver eller skivefjedre er meget udbredt i butterflyventiler, prøveudtagningsventiler, kugleventiler, pigging-ventiler, roterende propventiler og etc.

Materiale tilgængeligt:

●Kulstofstål:

51CrV4 (1.8159 / 6150)

●SUS300-serien rustfrit stål:

SUS301 (1.4310)

SUS304 (1,4301)

SUS316 (1.4401)

● Nedbørshærdende rustfrit stål:

17-7PH rustfrit stål (1.4568)

● Termisk stabilt rustfrit stål:

X22CrMoV12 1 (1.4923)

●Rustfrit stål med høj temperatur:

Inconel 718 (2.4668)

Inconel 750 (2.4669)

Nimonic 90 (2.4969)

Belleville fjedre belastet på ventilsæder

I Heavy-Ventilsædestruktur er skivefjederen installeret i ventilsædets holder. Den kontinuerlige elastiske kraft fra skivefjederen presser ventilsæderingen mod kugleoverfladen, hvilket skaber en stabil tætning.

Belleville Springs på Trunnion kugleventilsæder

I modsætning til den flydende kugleventil er kuglen på en tappkugleventil fikseret.

Trunnion kugleventiler bruges i højtryksapplikationer og i store ventiler.

Kuglen forbliver centreret på akslen inden for nedstrøms Belleville-sædefjeder og opstrøms Belleville-sædefjeder.

Når trykket opbygges nedstrøms, bruges en Belleville-fjeder på nedstrømssædet, hvilket skaber en tætning.

Belleville-fjederen på opstrømssædet bøjer også med sædets trykbevægelse og opretholder opstrøms tætningen.

Under ekstremt høje temperaturer og tryk, såsom i nukleare applikationer, kompenserer brugen af ​​Belleville-fjedre for den differentielle termiske udvidelse af de indre dele ved forhøjede temperaturer ved at absorbere varmeudvidelsen.

De giver den indledende tætningskraft i applikationer relateret til gradvise bygningstryk.

Derfor sikrer Belleville fjedre på kugleventiler, at ventilen ikke sætter sig fast og kan åbne og lukke med lethed under disse slibende forhold.

Materiale tilgængeligt:

● Nedbørshærdende rustfrit stål:

17-7PH rustfrit stål (1.4568)

●Rustfrit stål med høj temperatur:

Inconel 718 (2.4668)

Inconel 750 (2.4669)

Nimonic 90 (2.4969)
